Описание
Вибратор глубинный ИВ-117, применяемый для уплотнения бетонных смесей, укладываемых в массивы небольшого объема, монолитные, среднеармированные и частоармированные железобетонные конструкции на объектах строительства. При применении вибратора глубинного ИВ на работах, связанных с арматурой, шаг между ее стержнями, должен быть не менее чем полтора диаметра вибробулавы, в данном случае не менее 114 мм.
Глубинный вибратор ИВ применяется в процессе изготовления бетонных и железобетонных изделий при сборном строительстве. Помимо этого, вибратор глубинный ИВ применяется при виброобработке технологических швов в сборных бетонных конструкциях. Вибратор для бетона незаменим в условиях современного строительства.

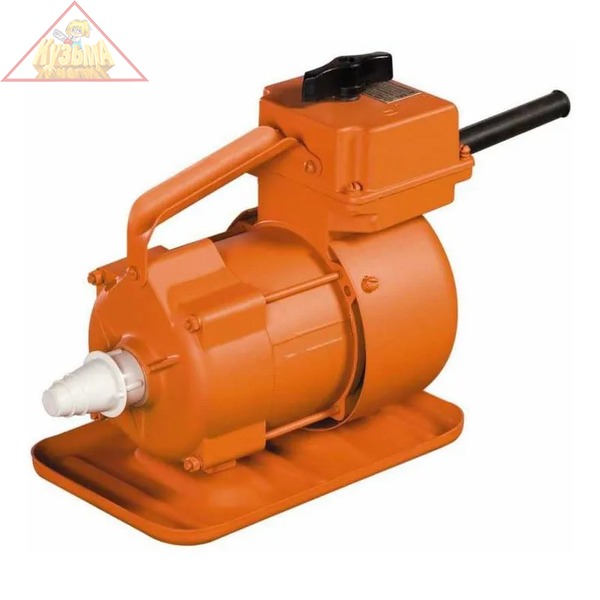

Глубинный вибратор ИВ 117 состоит из асинхронного трехфазного электродвигателя ИВ-117 мощностью 1,4 кВт, гибкого вала, с помощью которого соединяются двигатель и вибронаконечник, а также соответственно вибронаконечника диаметром 76мм. Электродвигатель для глубинного вибратора ИВ 117 работает от трехфазной сети напряжением 42 вольта, с частотой 50 герц.
Масса электродвигателя глубинного вибратора ИВ 117 составляет 12,5 кг. Напряжение в 220 вольта достигается с помощью понижающего трансформатора типа ТСЗИ или его аналогов. Электродвигатель крепится на металлическую площадку, служащую подставкой. В верхней части находится пакетный выключатель и ручка предназначенная для удобства перемещения. С торца электродвигателя выступает шпиндель, соединяющий двигатель с тросиком гибкого вала, а на корпусе находится резьба, на которую наворачивается броня гибкого вала.
Комплектация
Вибратор
Инструкция по эксплуатации
Характеристики
Вес нетто: 14 кг
Вынуждающая сила: 3.85 кН
Габариты без упаковки (ДxШxВ): 350х180х270 мм
Макс. мощность: 1.4 кВт
Модель вибратора: ИВ-117
Тип: вибратор
Тип привода: асинхронный
Частота вращения: 2850 об/мин
Напряжение сети: 220/50 В
